다단 복합 반응형 탈취시설 M.C.R
탈취시설의 개요
다단복합반응형 (M.C.R) 탈취시설 (특허 제10-0954087호) 은 오,폐수처리시설에서 발생하는 악취를 효과적으로 제거하기 위하여 전처리시설과 후처리시설로 구분되며 전처리시설 에는 오수처리시설에서 국소 배기한 악취GAS내에 포함된 습기를 제거 하기 위한 1차,2차 제습필터가 설치되어있으며 오존발생기 및 회전와류믹싱 을 일으 키는 믹서가 설치되어 오존 및 악취를 빠르게 혼합후 반응시켜 악취를 제거하며 후처리 시설 에는 전처리 시설 에서 제거하지 못한 악취 및 미 반응한 배 오존을 흡착 하기 위한 활성탄이 다층으로 설치되어 있으며 1단계로 악취를 산화하여 제거 하는 활성분자를 발생시키는 활성분자반응기와 2단계로 황화수소를 포함한 산성개스를 제거하기 위한 산성가스 정화부 와 3단계로 암모니아를 포함한 염기성 가스를 제거 하기 위한 염기성개스 정화부로 이루어진 다단복합반응형(M.C.R) 탈취시설이다.
탈취시설의 특징
01. 복합악취의 다단계별 단효율적인 처리방법
02. 간편한 운반 및 설치, 빠른 start-up
03. 컴팩트한 구조로 최소한의 설치면적 구현
04. 유지관리가 쉬운 건식처리방법
05. 동절기 동파방치를 위한 별도 보온공사 불필요
06. 초보자도 운전이 가능한 심플한 구조
07. 인버터 시스템으로 가변적으로 풍량조정기능
탈취시설의 처리계통도
제품 규격
| 처리용량 (㎥/min) | 전처리시설 규 격 (SIZE) | 기본형 규 격 (SIZE) |
|---|---|---|
| 10 | 550W x 700L x 1800H | 600W x 800L x 2150H |
| 15 | 550W x 700L x 1800H | 750W x 900L x 2150H |
| 20 | 550W x 700L x 1800H | 750W x 900L x 2150H |
| 30 | 550W x 700L x 1800H | 950W x 1100L x 2150H |
송풍기 사양
| 풍량 (㎥/min) | 규 격 (SIZE) |
|---|---|
| 10 | 220V/380V x 3P x 60Hz x 3410RPM x 83dB x 1.8KW x 280mmAQ |
| 15 | 220V/380V x 3P x 60Hz x 3460RPM x 87dB x 2.8KW x 280mmAQ |
| 20 | 220V/380V x 3P x 60Hz x 3460RPM x 87dB x 2.8KW x 280mmAQ |
| 30 | 220V/380V x 3P x 60Hz x 3410RPM x 92dB x 4.2KW x 280mmAQ |

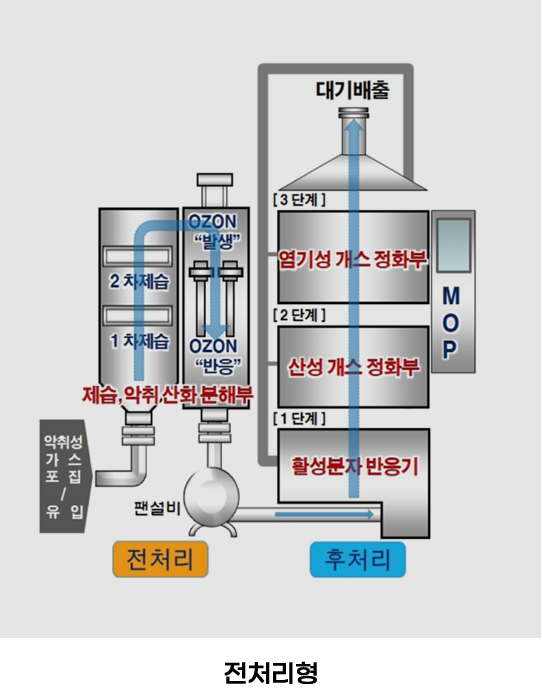

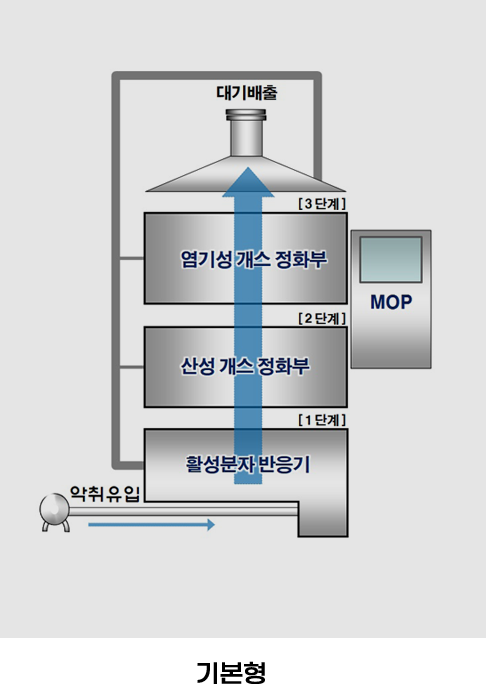

다단 복합 반응형 탈취시설의 급,배기 계통도
다단 복합 반응형 탈취시설의 처리 공정개요
적용 실적표
| 날 짜 | 처리용량 (㎥/min) | 납 풀 장 소 |
|---|---|---|
| 2010.1 | 10 | 창령도천 문화마을 마을하수도 탈취시설 |
| 2011.08 | 10 | 철원문화장애요양원 오수처리장 탈취시설 |
| 2015.05 | 10 | 하남 덕풍공원 오수처리장 탈취시설 |
| 2016.12 | 20 | 양양 어정전리 마을하수도 탈취시설 |
| 2017,01 | 20 | 화성 유소년메카 오수처리장 탈취시설 |
| 2018.1 | 10 | 밀양 상양 마을하수도 탈취시설 |
| 2018.12 | 10 | 원주 하다둔 마을하수도 탈취시설 |
| 2019.01 | 20 | 밀양 범평 마을하수도 탈취시설 |
| 2019.05 | 30 | 밀양 임천 마을하수도 탈취시설 |
| 2020.09 | 30 | 평택 세교지구 오수중계펌프장 탈취시설 |
| 2020.1 | 10 | 양평 양현마을 마을하수도 탈취시설 |
| 2021.06 | 30 | 파주한반도 생태평화 종합관광쎈터 탈취시설 |
| 2022.1 | 10 | 구로 푸른숲 도서관 탈취시설 |

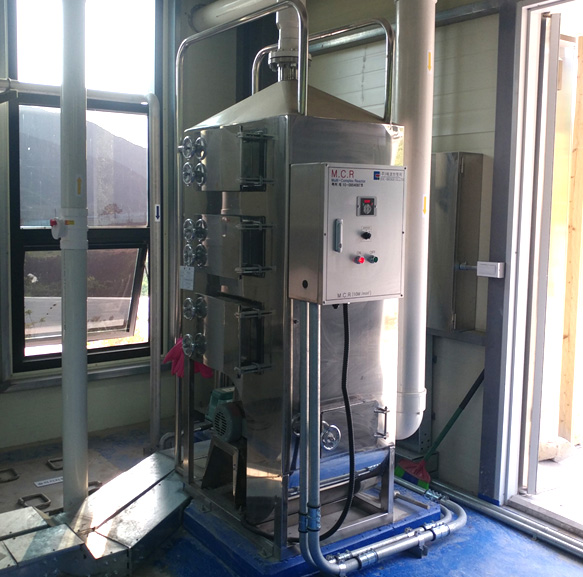

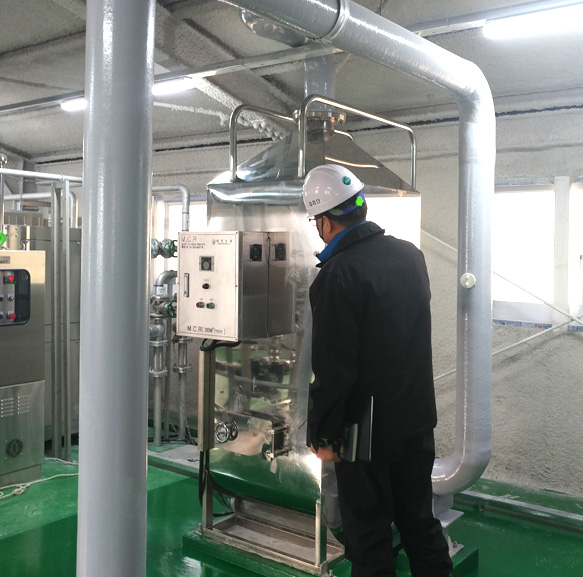

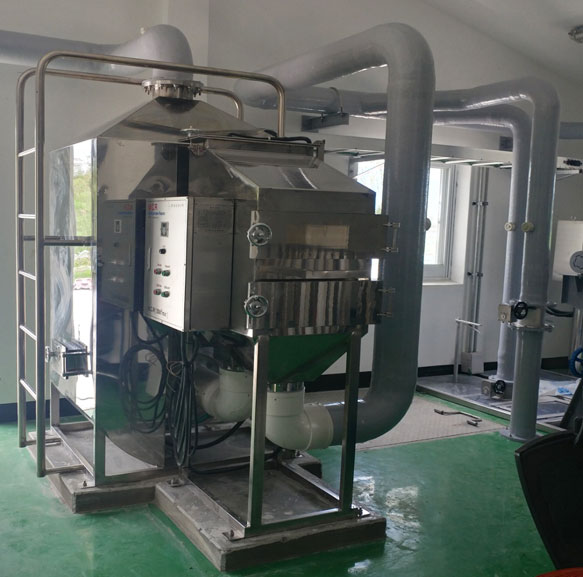

현장설치사진
